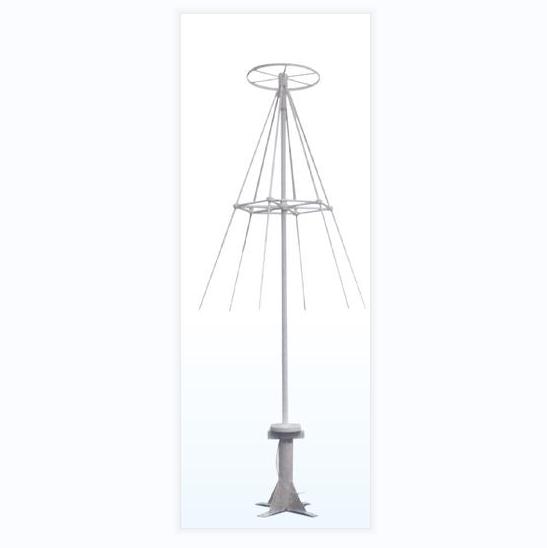

盤錐天線是一種具有寬頻帶、線極化特性的全向天線。這種天線是由一個導體圓盤和一個導體圓錐構成的，該天線可以被看成雙錐天線的變形，即把雙錐天線的其中一個圓錐振子改成圓盤后就形成了盤錐天線。圓盤的中心與饋電同軸電纜的內導體相連，圓錐的錐頂與同軸線外導體相連。
性能指標：
頻率范圍（MHz） | 100~600 |
增益 | 2dBi typ |
電壓駐波比 | ≤2.5 |
標稱阻抗（Ω） | 50 |
最大功率（W） | 100 |
極化方式 | 垂直 |

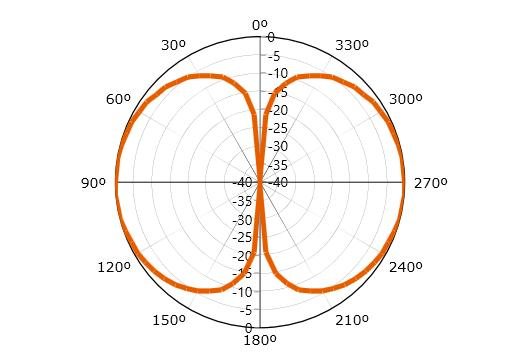

方向性 | 水平面內全方向輻射 |
輸出接口 | N-50K |
抗風速 | 58m/s |
